變壓器、GIS系統、SF6開關、CT/PT、絕緣子、母線、電纜、套管等容性設備是變電站中最常見的一次電氣設備。根據220V以及以下變電站一次電氣設備耐壓的試驗規程要求，相應的交/直流耐試驗設備既要滿足高電壓、小電流的試驗條件，又要滿足低電壓，大電流的試驗條件，要求兼顧較寬的適用范圍，采用串聯諧振的原理，由變頻電源控制箱(控制臺)、激勵變壓器、電抗器、電容分壓器組成了主設備，在電容分壓器上，接入整流硅堆及微安表，即可完成直流耐壓試驗。由于系統諧振后具有很好的濾波特性，因此其生產的直流電壓優于普通試驗變壓器整流出來的直流電壓。是地、市、縣級高壓試驗部門及電力承裝、修試工程單位理想的耐壓設備。
產品別稱：
交流耐壓諧振裝置、變頻諧振、變頻串聯諧振、串聯諧振、串聯諧振變壓器、電氣設備變頻串聯諧振耐壓裝置、串聯諧振試驗設備、變頻串聯諧振耐壓試驗成套裝置、調頻串聯諧振耐壓試驗裝置、串并聯諧振耐壓試驗裝置

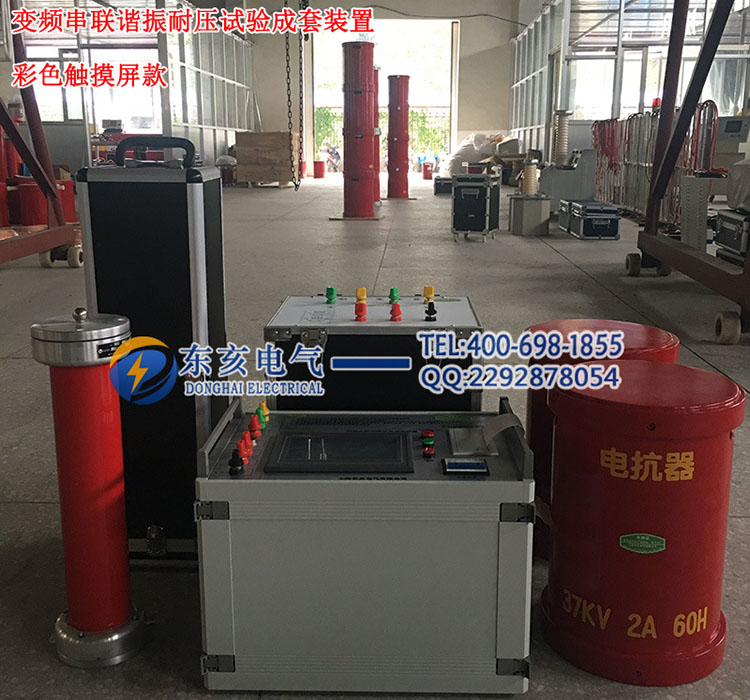

變頻串聯諧振試驗裝置：
適用于10KV、35KV、110KV、220KV、500KV聚己烯電力電纜交流耐壓試驗。
適用于60KV、220KV，500KVGIS交流耐壓試驗。
適用于大型變壓器，發電機組工頻耐壓試驗；電力變壓器感應耐壓試驗；接地電阻測量。
YHXZB-300kVA/50kV變頻串聯諧振耐壓試驗裝置技術方案
1、變頻串聯諧振基本原理：
1．1變頻串聯諧振耐壓試驗是利用電抗器的電感與被試品電容組成LC串聯回路，調節變頻電源輸出的電壓頻率，實現串并聯諧振，在被試品上獲得高電壓，是當前高電壓試驗的一種新方法，深受專家好評，在國內外已經得到廣泛的使用。
2、變頻串聯諧振試驗裝置特點：
2．1變頻串聯諧振試驗裝置具有輸出容量大，輸出電壓高、可任意組合電抗器針對不同試品的交流耐壓試驗。
2．2變頻串聯諧振試驗裝置具有體積小、重量輕、每件重量不超過50kg、特別方便野外試驗。
2．3變頻串聯諧振試驗裝置具有保護功能好、有過壓保護、過流保護、時間保護、閃絡保護、過熱保護、模塊保護等功能。
2．4變頻串聯諧振試驗裝置具有操作極具簡單，并具有手動和自動兩檔。
2．5變頻串聯諧振試驗裝置采用大屏幕、使試驗數據一目了然，并可打印試驗結果。
2．6變頻串聯諧振試驗裝置具有試品擊穿后無過電壓之虞，對試品的損壞相當小。
2．7變頻串聯諧振試驗裝置試驗所需電源容量小，僅是工頻變壓器試驗所需電源容量的幾分之一，解決現場電源難找的問題。
3、適用范圍：
3．1滿足400mm2/35kV交聯電纜，長度2000m的交流耐壓試驗。
4、使用環境條件：
4．1 環境溫度：-10℃～40℃
4．2 相對濕度：不大于90%
4．3 海拔高度：2500米以下
5、設備制造引用和執行標準
5．1DL/T849.6—2004 高壓諧振試驗裝置；
5．2GB 6450—1986 干式電力變壓器；
5．3DL/T848.2—2004 試驗變壓器；
5．4GB/10229—1988 電抗器；
5．5GB/T11920—1989 控制裝置通用技術條件；
5．6GB/T16927.1—1997 高電壓試驗技術；
5．7IEC358—1990 耦合電容器和電容分壓器。
6、設備配置一覽表
|
名稱 |
規格型號 |
單位 |
數量 |
外形尺寸 |
重量 |
|
調頻電源 |
15kVA |
臺 |
1 |
420×280×380 |
22 |
|
勵磁變壓器 |
15kVA/2.5kV×2 |
臺 |
1 |
450×300×650 |
75 |
|
高壓電抗器 |
25kV/3A//40H |
臺 |
4 |
φ330×470 |
(每臺)65 |
|
電容分壓器 |
50kV/0.001uF |
臺 |
1 |
φ150×750 |
8 |
|
補償電容器 |
50kV/0.0125uF |
臺 |
1 |
φ250×750 |
18 |
|
附件 |
|
套 |
1 |
|
|
7、主要功能及參數：
7．1調頻諧振試驗裝置系統參數：
7．1．1．儀器輸入電壓：220V±10% 50Hz；
功率輸入電壓：380V±10% 50Hz；
7．1．2．額定輸出電壓調節范圍：0 ~ 50kV；
7．1．3．最大試驗容量：300kVA；
7．1．4．諧振電壓波形：正弦波、畸變率：≤0.5%；
7．1．5．輸出電壓不穩定度：≤0.5%；
7．1．6．輸出頻率范圍：25～320Hz；
7．1．7．頻率調節分辨率：0.01Hz；
7．1．8．品質因數Q值：額定負載下不小于50；
7．1．9．絕緣水平：1.2倍額定電壓耐壓1min；
7．1．10．額定電流下連續運行時間不低于30 min；
7．1．11．電壓測量精度：1級；
7．1．12．噪 聲：≤45dB；
7．1．13．該裝置配備以下保護功能：
設備有手動試驗、自動調諧及自動試驗；
過電壓保護、過電流保護、放電保護、斷電保護、零啟動保護。
試驗數據大屏幕顯示、中文菜單、可打印輸出、打印機為嵌入式。
7．2 調頻電源：
7．2．1．額定輸出容量：15kVA；
7．2．2．儀器電源：220V±10% 50Hz；
功率電源：380V±10% 50Hz；
7．2．3．額定輸入電流：39.5A；
7．2．4．額定輸出電壓：0-340V可調、單相、輸出電壓不穩定度0.05%；
7．2．5．額定輸出電流：44A；
7．2．6．頻率調節范圍：25～320Hz；
7．2．7．額定容量下連續運行為規定工作時間下最高溫升≤60K；
7．2．8．顯示以下參數：
a．經變頻輸出的頻率、電壓、電流；
b．過壓保護電壓值，并可任意整定，當成套裝置的輸出電壓值達到保護整定時，可自動切除成套裝置；
c．過流保護：當調頻電源的輸出電流達到保護整定值時，可自動切除成套裝置；
d．擊穿保護：當高壓側發生對地閃絡時，可自動切除成套裝置，裝置帶有隔離裝置，可確保設備和人身不受損害；
e．具有全電壓輸出保護，在調壓過程中，一旦調壓失控，調頻電源立即閉鎖；
7．2．9．可實現以下操作：
a．頻率的調節，上升和下降頻率調節分粗調和細調兩種，并可自動尋找試驗諧振點，保證諧振頻率在整個試驗過程中不發生漂移；
b．帶有設置電壓、設置時間，電壓自動上升到設置值而停止并自動計時；
c．帶有各種保護功能的整定按鈕，可在面板上對各種保護值進行整定；
d．帶有手動試驗功能和自動試驗功能；
e．帶有試驗數據打印功能。
7．3 勵磁變壓器
7．3．1．結構形式：干式；
7．3．2．輸入電壓：340V；
7．3．3．輸出電壓：2.5kV/5kV；
7．3．4．額定容量：15kVA；
7．3．5．額定輸出電流：6A/3A；
7．3．6．工作頻率：30～300Hz；
7．3．7．額定容量下連續運行為規定工作時間下，線圈對空氣的溫升不大于60K；
7．4 高壓電抗器25kV/3A
7．4．1．結構形式：干式、環氧澆鑄；
7．4．2．額定容量：75kVA；
7．4．3．額電電壓：25kV；
7．4．4．額定電流：3A；
7．4．5．額定電感量：40H；
7．4．6．工作頻率：30～300Hz；
7．4．7．額定容量下連續運行為規定工作時間下，電抗器對空氣的溫升不大于60K；
7．4．8．性能及特點：電抗器設計干式、環氧澆鑄，電抗器可以自由方便疊裝。環氧樹脂絕緣筒外殼，具有足夠的電氣、機械強度，必要的散熱能力以及油熱脹冷縮的裕度。外殼上下蓋板,顏色為橘紅色。
7．5 電容分壓器
7．5．1．結構形式：電容式；
7．5．2．額定電壓：50kV；
7．5．3．額定電容量：1000pF；
7．5．4．工作頻率：30～300Hz；
7．5．5．測量精度：≤1.0%；
7．5．6．性能及特點：
a.額定電壓下可連續運行2小時。
b.在30～300Hz范圍內，其精度和穩定度保持不變。
c.在20℃溫度下電容分壓器介質損耗值≤0.0025
d.電壓測量通過專用測試引線引至調頻電源進行測量。
7．5 補償電容器
7．5．1．結構形式：電容式；
7．5．2．額定電壓：50kV；
7．5．3．額定電容量：12500pF；
7．5．4．工作頻率：30～300Hz；
7．5．6．工作時間：額定電壓下可連續運行2小時。
8、設備試驗接線圖
8．1．35kv電纜試驗接線圖
8．2．10kV電纜接線圖
8．3．35kV變壓器接線
PS:有觸摸屏和按鍵式2款諧振試驗裝置可供客戶選擇;請來電提供詳細的試驗要求，我司工程師會給予合理的配置及技術方案書。
如被試品有多種或者您有更復雜的試驗要求，歡迎致電400-698-1855東亥電氣，我們將為您全力以赴！
