繞組的直流電阻測量是變壓器的例行試驗之一，其目的主要是檢查繞組之間、繞組與引線之間的連接或機械特性是否良好、各相繞組之間的電阻是否平衡等，以保證變壓器的安全運行。

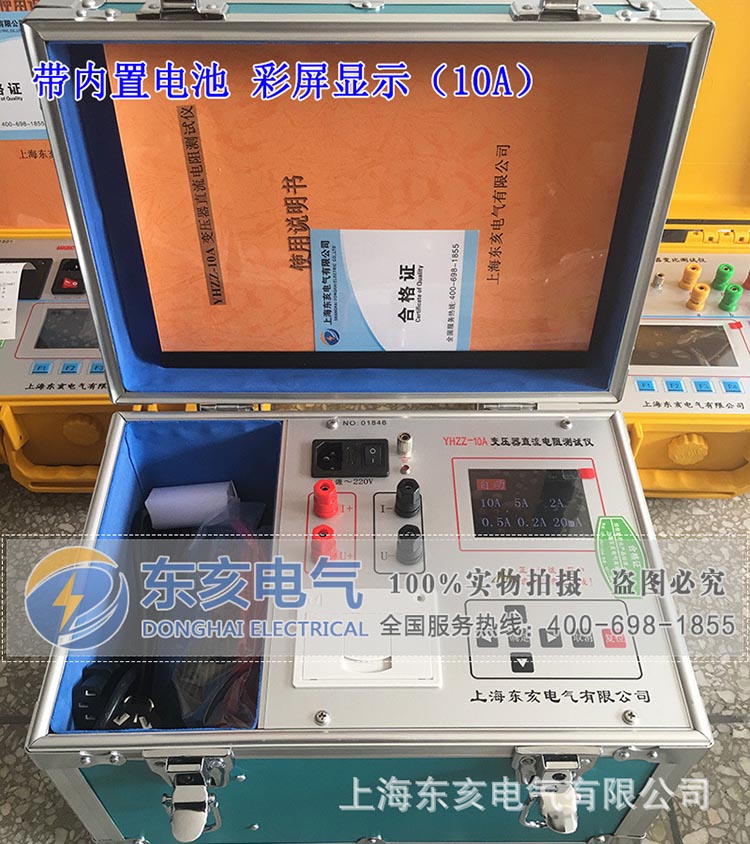

本公司開發生產的系列YHZZ型變壓器直流電阻測試儀采用32位ARM內核作為處理的核心，對整機進行控制，自動完成自校、穩流判斷、數據處理、阻值顯示等功能，可測量各種類型變壓器和互感器的直流電阻。儀器可直接使用內部電池工作，極大的方便了野外工作人員的使用。
1.輸出電流及量程：輸出電流：0-10A,量程100-30K。
注：超出以上量程請用自動測試功能。
2.測試精度: 0.2% 最高分辨度： 0.1。
3.儀器采用65K真彩色液晶顯示，中文菜單提示，操作方便。
4.具有大容量存儲功能，可存儲2000條測試記錄，
5.工作電源： AC220V±10﹪， 或內部電池。
6.工作溫度：﹣10℃～40℃�！ �
7.工作濕度：環境濕度＜80%RH 。
8.儀器重量：3㎏。
1.AC220 電源插座，自帶開關及保險倉
2.接地柱： 地線接線端子
3.I+ I-：輸出電流端子
4.V+ V-：采樣電壓端子
5.“▲”、“▼”、“”、“”選擇按鍵，“”復用“保存”功能。
6.確認鍵：確認當前選擇，在測試狀態下，按確認鍵打印數據。
7.取消鍵：按下此鍵，菜單返回上一級。
8.復位鍵：測試完畢或中斷工作，按下此鍵儀器回到初始狀態。
9.“充電”儀器內部電池充電指示，插上AC220 時，“充電”燈亮，表示儀器電池充電。開機主菜單和電流選擇菜單顯示電池電量“Bat:98%”,如圖2，圖3。當電量低于40%時，數字變成紅色，提示充電。

|
